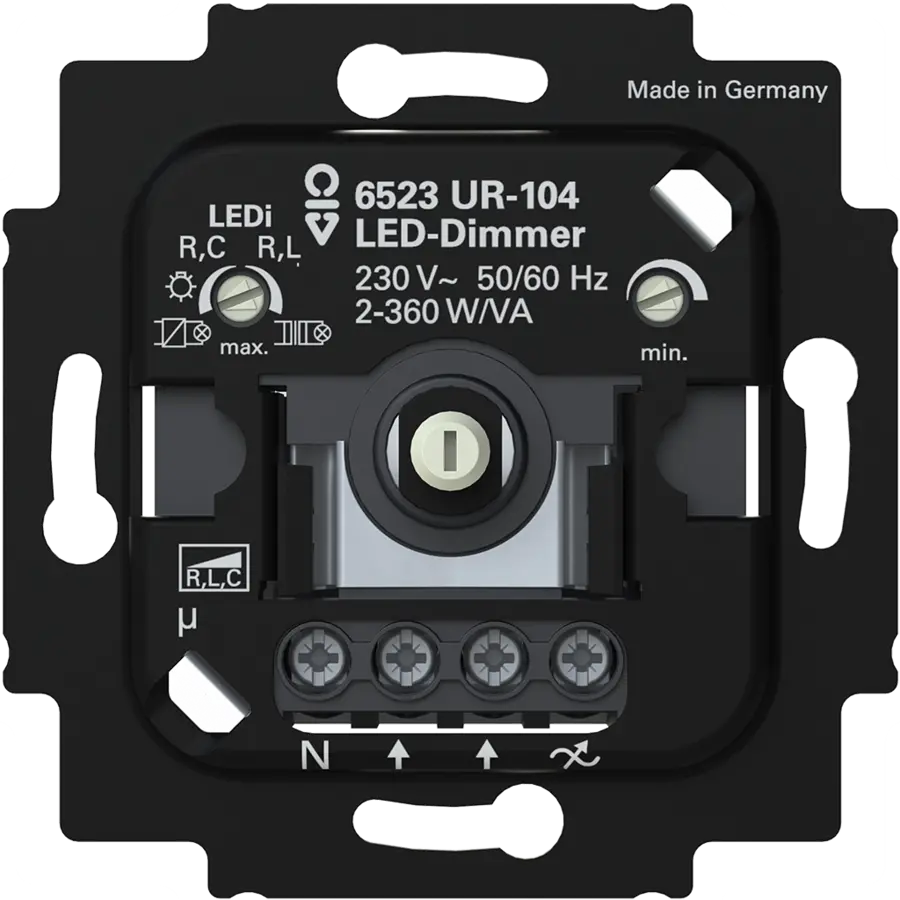

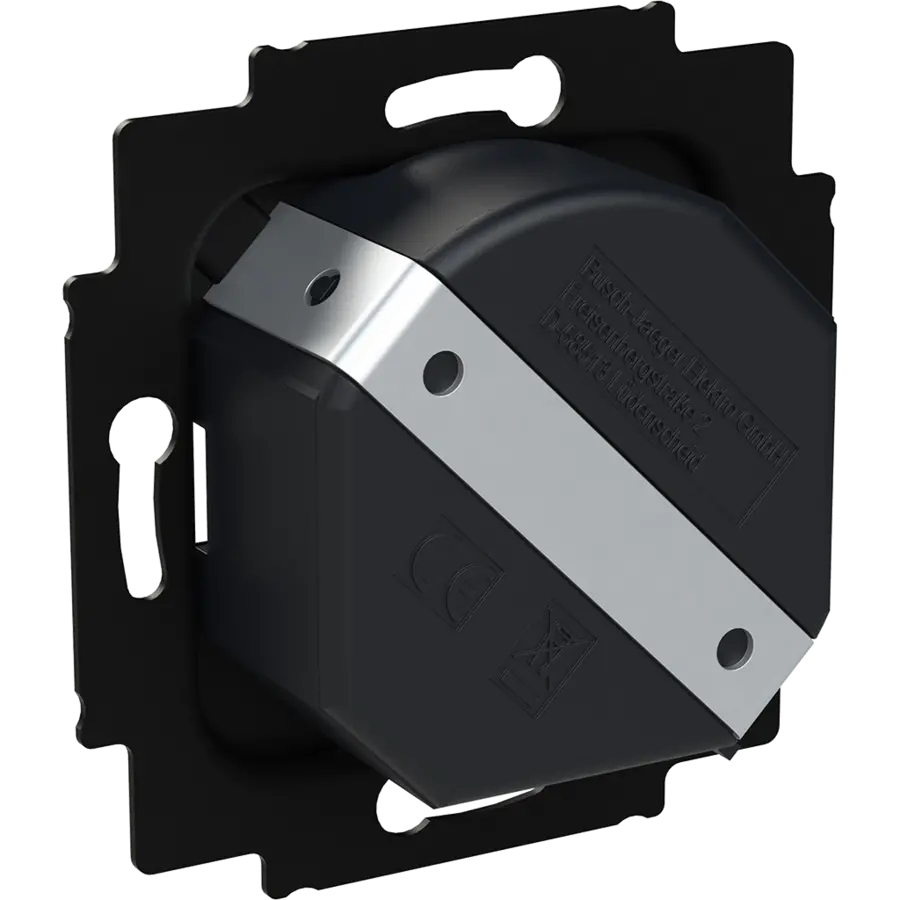

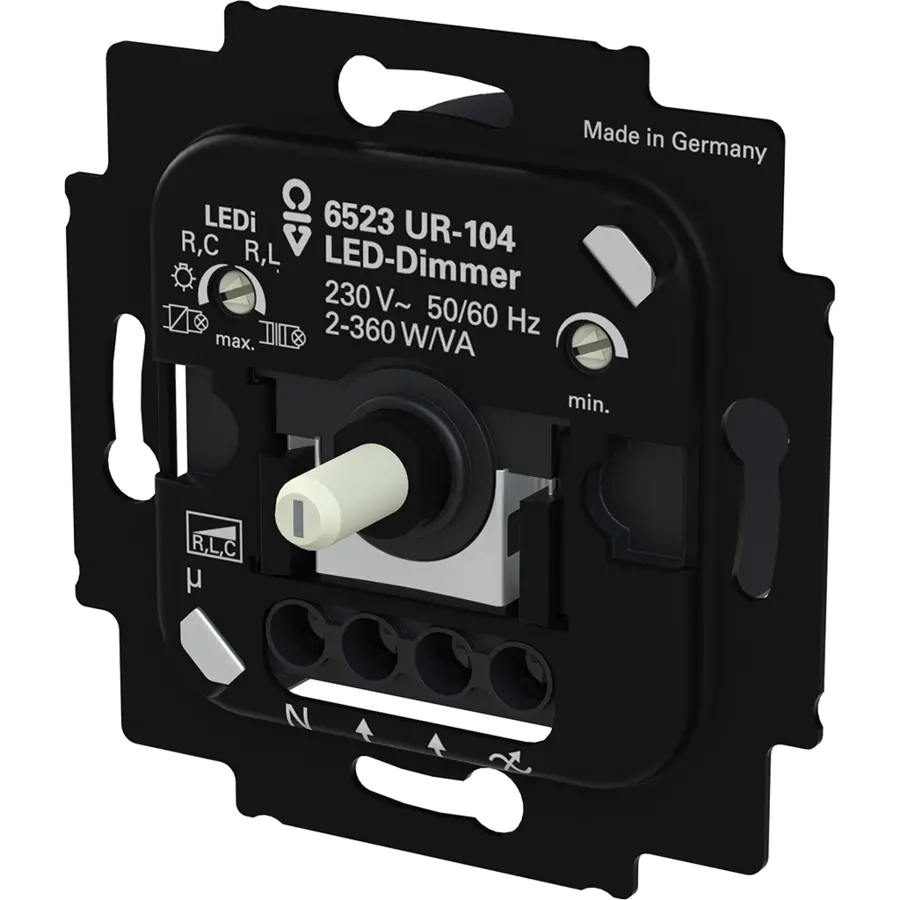

Handleiding LED dimmer 6523 UR-104

Draai-/drukdimmer met geringe inbouwdiepte (< 20 mm). Geschikt voor dimbare LED-lampen (fase-aan- en afsnijding), belastbaar van 2 tot 100 Watt. Ook geschikt voor gloeilampen en halogeenlampen (10 tot 360 Watt) en voor elektronische en gewikkelde transformatoren. Ondersteunt 2- of 3-draads aansluiting; de nuldraad is optioneel aansluitbaar (aanbevolen voor lage belastingen < 10 W/VA). Met handmatig instelbare bedrijfsmodus (fase-afsnijding / fase-aansnijding) en instelbare minimale/maximale helderheid.

Geoptimaliseerd voor het dimmen van retrofit LED-lampen (LEDi), dimbare retrofit-LED’s met conventionele of elektronische transformatoren, evenals gloeilampen, 230 V halogeenlampen en 12 V halogeenlampen met conventionele of elektronische transformatoren en dimbare energiebesparende halogeenlampen.

Maximale belastingen:

230V LED lampen op fase-aansnijding (LEDi) (L): 2 - 100 W/VA
12V LED lampen op fase-aansnijding (L): 10 - 100 W/VA
230V LED lampen op fase-afsnijding (LEDi) (R, C): 2 - 200 W/VA
12V LED lampen op fase-afsnijding (R, C): 10 - 200 W/VA
230 en 12V gloei-/halogeenlampen (R, C): 10 - 360 W/VA

Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement
Bedieningswijze: Draai/drukknop
Kleur: Zwart
Halogeenvrij: Nee
Aansluitwijze: Schroefklem
Oppervlaktebescherming: Onbehandeld
Frequentie: 50 - 60 Hertz
Materiaalkwaliteit: Thermoplast
Type belasting: Universeel en LED retrofit
Materiaal: Kunststof
Bevestigingswijze: Bevestiging met schroef
Lichtwaardegeheugen: Ja
Ingang voor nevenunit: Nee
Seriedimmer: Nee
Geschikt voor toepassing met bewegingsmelder: Nee
Geschikt voor toepassing met RF-drukker: Nee
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Nee
Geschikt voor toepassing met drukker: Nee
Geschikt voor toepassing met tijdschakelaar/timer: Nee
Slagvastheid: IK00
Nom. spanning: 230 Volt
Stuurspanning: 220 - 240 Volt
Transparant: Nee
Uitvoering oppervlakte: Mat
Geschikt voor beschermingsgraad (IP): IP20
Aderdoorsnede: 1 - 2,5 Vierkante millimeter
Schakelmateriaalbreedte: 71 Millimeter (mm)
Schakelmateriaalhoogte: 71 Millimeter (mm)
Schakelmateriaaldiepte: 42 Millimeter (mm)
Met IFTTT ondersteuning: Nee
Dimbaar faseafsnijding: Ja
Dimbaar faseaansnijding: Ja
Min. diepte van de inbouwdoos: 20 Millimeter (mm)
App besturing via Bluetooth: Nee
Compatible met Apple HomeKit: Nee
Compatible met Google Assistant: Nee
Compatible met Amazon Alexa: Nee
Max. schakelvermogen LED: 360 Watt (W)
Minimale helderheid instelbaar: Ja
